格力中央空調商用多聯機工程設計選型及安裝
一、室內外機組容量搭配范圍
實際工程中室外機搭配的室內機容量之和必須在室外機容量的 50% ～ 135% 之間。

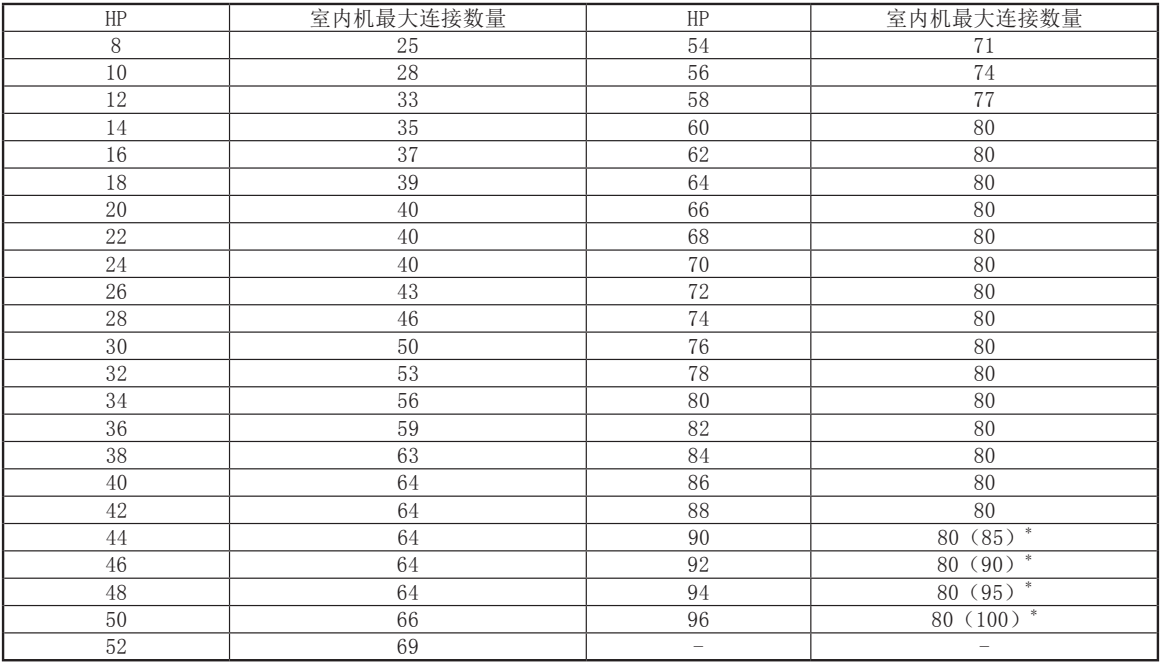

（1）室外機所配室內機數量，如下表所示：
* 括號中的******連接數量需工程訂制，適用于 GMV6 人工智能室外機。
（2）室內機額定能力之和在室外機額定能力的 50% ～ 135% 之間。
（3）當室內機中有任何一臺接收到運行指令，則室外機根據能力需求啟動運行；當室內機全部停止運行則室外機停機。
二、選型案例
以 GMV6 室外機為例
1、基礎條件
使用場所為普通辦公室。
1.1 溫度條件
依據制冷負荷為選型原則：外界溫度：35℃ DB；室內濕球溫度：20℃ WB。
1.2 制冷負荷
1.3 配管條件
（1）室外機至室內機長管道等效長度：100m；
（2）室內、外機高度差：25m（室外機在下面）。
2、初選室內機

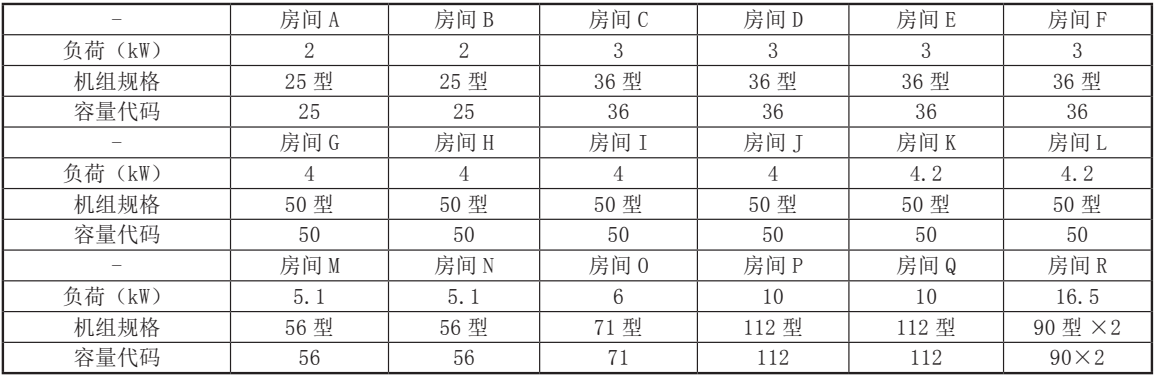

由于管道距離較長以及室內外機有一定高度差，可以初選額定制冷量較大于房間負荷的室內機，選擇結果如下：
3、初選室外機
3.1 室外機選型基本原則
（1）了解清楚用戶的使用習慣，在用戶使用時，同時運行的室內機總?cè)萘坎坏么笥谑彝鈾C容量，否則可能會導致各室內機制冷（制熱）量不足。
（2）室內機容量代碼之和應在被選擇的室外機容量代碼的 50% ～ 135% 之間。
（3）根據實際安裝各種因素的影響，推薦選擇外機容量代碼不能小于室內機容量代碼之和。
3.2 初選室外機容量
（1）計算室內機總冷量需求
以上房間室內機的容量代碼之和為 25×2+36×4+50×6+56×2+71×1+112×2+90×2 = 1081，即實際冷量為 108.1kW。
（2）確定用戶同時使用率
根據用戶實際使用需求，以上所有室內機均同時開啟使用（即同時使用率為 1），所以所選擇的室外機額定容量不能小于 108.1×1=108.1kW，否則實際使用是會導致各個房間的制冷 / 制熱效果變差。
注：同時使用率 = 同時運行的室內機額定容量總和 / 所有室內機額定容量總和。
（3）選擇室外機容量
查詢室外機額定容量表，大于 108.1kW 且與其上偏差小的外機容量代碼為 1119，即額定制冷量為 111.9kW 的室外機組。
（4）核算室內外機額定容量比率
室內外機容量比率為 1081/1119×100%=96.6%，這個數值在 50%~135% 之間，即初選的室外機容量為 111.9kW 的機組符合選型要求。
（5）確定整機型號
選擇的整機型號為 GMV-1119WM/X。
3.3 室外機能力修正
室外機的實際輸出能力受到工程安裝（管長、落差）和實際選型環境溫度等因素的影響，因此需要對額定能力進行相應的能力修正。
（1）機組配置率
機組配置率 = 室內機額定容量和 / 室外機額定容量計算機組配置率為：（25×2+36×4+50×6+56×2+71×1+112×2+90×2）/1119=96.6%
（2）環境溫度能力修正系數
查閱與溫度條件有關的制冷能力修正表格，在外界溫度 35℃ DB，室內溫度 20℃ WB 的溫度條件下，機組配置率 96.6%（此處選取了 100% 配置率進行查詢），制冷能力為 113.9kW。
（3）管長度和落差能力修正系數
查閱配管相當長度為 100m 和室內外機高低差為 25m（室外機在下面）的修正系數為 0.87。
（4）室外機實際能力計算
室外機實際能力 = 室外機計算額定容量 × 配管長度和落差能力修正系數
室外機實際能力 =113.9×0.87=99.09kW
3.4 各室內機實際輸出容量校核
（1）計算各室內機實際輸出容量
各室內機實際輸出容量 = 室外機實際能力 × 室內機額定容量 / 同時運行的室內機總額定容量。
該示例中，各個室內機實際輸出容量如下：
GMV-ND25PL/B：99.09×25/1081=2.29kW
GMV-ND36PL/B：99.09×36/1081=3.30kW
GMV-ND50PL/B：99.09×50/1081=4.58kW
GMV-ND56PL/B：99.09×56/1081=5.13kW
GMV-ND71PL/B：99.09×71/1081=6.51kW
GMV-ND112PM/AS：99.09×112/1081=10.27kW
GMV-ND90PMS/AS：99.09×90/1081=8.25kW
（2）校核室內機容量
校核原則：
各個室內機實際輸出容量應大于等于房間計算負荷的 100%。

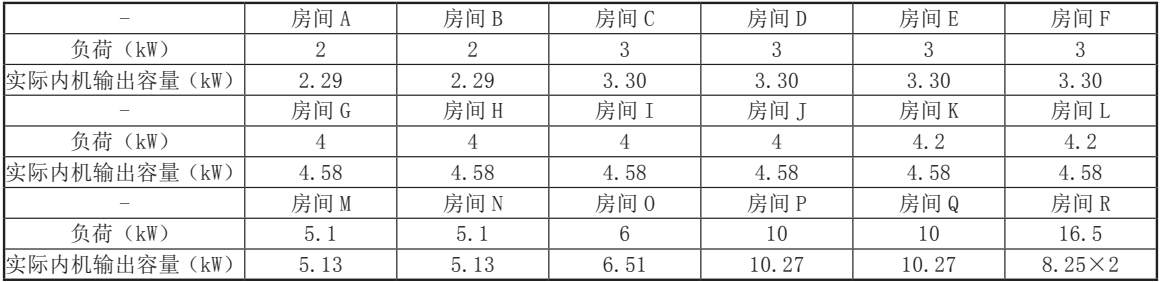

房間與內機負荷比較如下：
從上表可以看到，所有房間滿足負荷要求。
如果不滿足要求，則需要從第 2 步重新選型計算，直至滿足要求為止。
